先日トラックポイントキーボードの脚を購入しましたが、この製作者さんが既に「ケーブルサポートセット」の販売を開始しました。
「ThinkPad Trackpoint Keyboard ケーブルサポートセット」には、
「USBアダプタを保持するパーツ」と「ケーブルを保持するパーツ」
が入っています。
対象となるコネクタは、今回使用のケーブルとは異なっていますが、コネクタ部の寸法が、「USBアダプタを保持するパーツ」のコネクタ穴より少しだけ小さいので、使う事が可能と判断しました。
「ケーブルを保持するパーツ」は、後側をテープで固定して下さい。キーボードを落下させた時に、コネクタ部に負荷がかからないようになります。テープで固定しないと、落下させた時にパーツが飛びます。
１：布絶縁テープを用意します。
２：布絶縁テープを以下の寸法に切断します。カッターで切り易いように、カッティングボードに貼り付けてから切りました。
コネクタ：10mm X 19mm 1枚
後：15mm X 19mm 2枚
３：コネクタの「上面」「左面」「右面」に渡って、「コネクタ」のテープを貼り付けます。
４：キーボードにサポートを取り付けます。
５：ケーブルをキーボードに接続します。（多少ぐらつきますが使える範囲です）
６：前側はそのままです。
７：後側にテープを貼り付けます。
８：これで完成です
今回は以下の延長ケーブルを使用しました。
「ELECOM micro-USB L字変換ケーブル(右側接続タイプ) 0.1m TB-MBFMBR01BK」
ケーブルの太さは3.1mmでした。
延長ケーブルを使用しない場合は、以下のケーブルが使用可能です。
「ELECOM micro-USBケーブル(L字右側接続タイプ) 1.2m TB-AMBXR2U12BK」
ケーブルの太さは3.7mmでした。
両者は、コネクタの寸法は同じですが、ケーブルの太さが違うので、好みにより選択して下さい。
ケーブルの太さが3.7mmの場合は、別途このケーブルに対応した「「ケーブルを保持するパーツ」」を購入して下さい。
１：布絶縁テープ
２：カット寸法

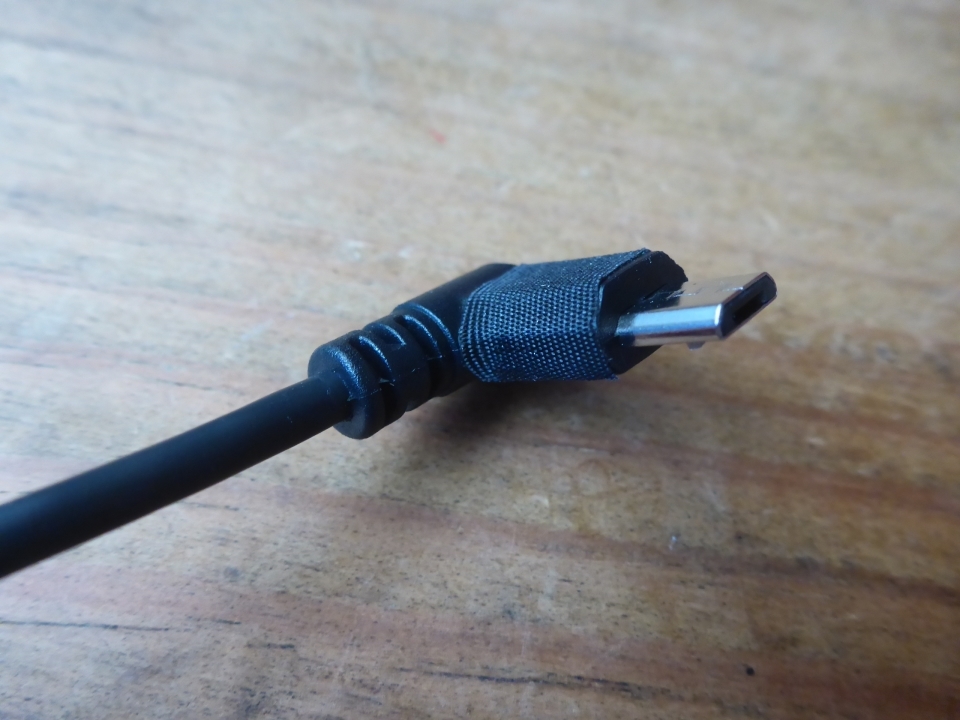

３：コネクタ部に貼り付け（上面）
３：コネクタ部に貼り付け（下面）
４：サポートを取り付け
５：ケーブルを接続
６:前側はそのまま
７：後に貼り付け
８：完成
９：オリジナルのケーブル
１０：今回のケーブル
１１：延長ケーブルと通常ケーブル
