2021-11-11 に Ver1 があり
2021-11-16 に Ver3 があり
================================================
先日トラックポイントキーボードの脚を購入しましたが、この製作者さんが既に「ケーブルサポート」の販売を開始しました。
「ThinkPad Trackpoint Keyboard ケーブルサポート」には、
「USBアダプタを保持するパーツ」
が入っています。
対象となるコネクタは、今回使用のケーブルとは異なっていますが、コネクタ部の寸法が、「ケーブルサポート」のコネクタ穴より少しだけ小さいので、使う事が可能と判断しました。
１：布絶縁テープを用意します。
２：布絶縁テープを以下の寸法に切断します。カッターで切り易いように、カッティングボードに貼り付けてから切りました。
コネクタ：10mm X 19mm
左右：7mm X 40mm（ケーブルをしっかりと固定したい場合）
前後：10mm X 75mm（ケーブルをしっかりと固定したい場合）
３：コネクタの「上面」「左面」「右面」に渡って、「コネクタ」のテープを貼り付けます。
４：キーボードにサポートを取り付けます。
５：ケーブルをキーボードに接続します。（多少ぐらつきますが使える範囲です）
６：「前後」のテープを貼り付けます。（ケーブルをしっかりと固定したい場合）
７：「左右」のテープを貼り付けます。（ケーブルをしっかりと固定したい場合）
８：これで完成です
今回は以下の延長ケーブルを使用しました。
「ELECOM micro-USB L字変換ケーブル(右側接続タイプ) 0.1m TB-MBFMBR01BK」
ケーブルの太さは3.1mmでした。
延長ケーブルを使用しない場合は、以下のケーブルが使用可能です。
「ELECOM micro-USBケーブル(L字右側接続タイプ) 1.2m TB-AMBXR2U12BK」
ケーブルの太さは3.7mmでした。
両者は、コネクタの寸法は同じですが、ケーブルの太さが違うので、好みにより選択して下さい。

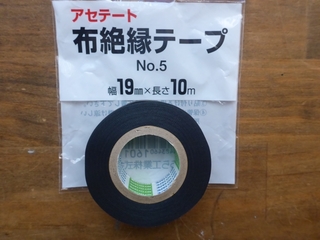

１：布絶縁テープ
２：カット寸法
３：コネクタ部に貼り付け（上面）
３：コネクタ部に貼り付け（下面）
４：サポートを取り付け

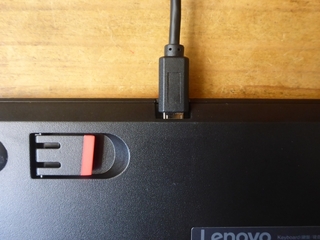

５：ケーブルを接続
６：前後に貼り付け（前面）
６：前後に貼り付け（後面）
７：左右に貼り付け

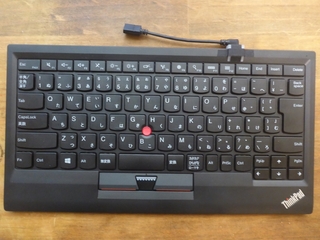

８：完成
９：オリジナルのケーブル

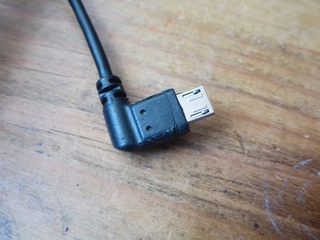

１０：今回のケーブル

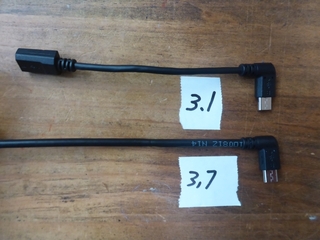

１１：延長ケーブルと通常ケーブル
