2019-08-20 Mac LC3 ATX 電源ユニット 交換

2019-08-20 Mac LC3 ATX 電源ユニット 交換

Old Mac の LC3 を中古で購入しました。
最初の数日は正常に起動しましたが、フロッピーを交換後に、何故か電源が入らなくなりました。
ネットで調べたら、海外サイトに交換例があり、実際に交換して、正常に起動できるようになりました。

電源ユニットの容量は大丈夫でした。
最近の ATX には -5V の結線がないので、古い ATX 電源をオークションで購入しました。

LC3 電源ユニット
+5V 3.75A
-5V 0.075A
+12V 0.78A

ATX 電源ユニット
+5V 10.0A
-5V 0.1A
+12V 1.5A

結線
ATX(19) +5V -----------LC3(4)
ATX(16) 0V -------------LC3(1)
ATX(17) 0V -------------LC3(2)
ATX(10) +12V ----------LC3(5)
ATX(18) -5V -------------LC3(7)
ATX(14) PSON --------Power Switch
ATX(15) 0V -------------Power Switch


P1130228 640X480.JPG

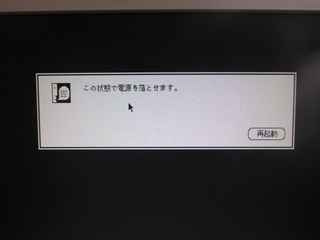

シャットダウンを実行後の画面
この後に電源を切りにします

P1130223 640X480.JPG
オリジナルのコネクタ

P1130224 640X480.JPG

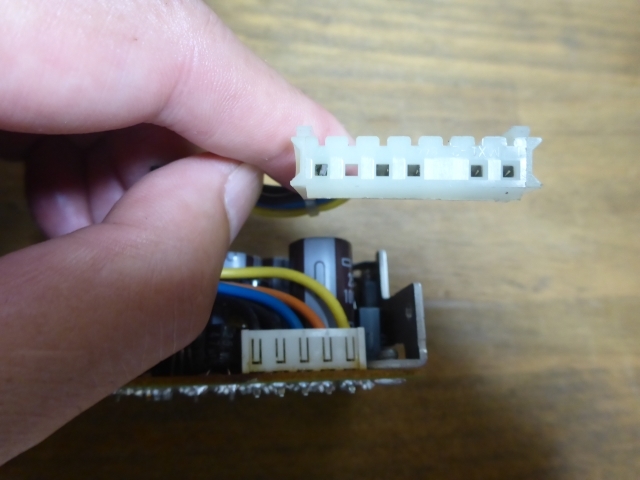

オリジナルのコネクタのマザーボード側

P1130225 640X480.JPG

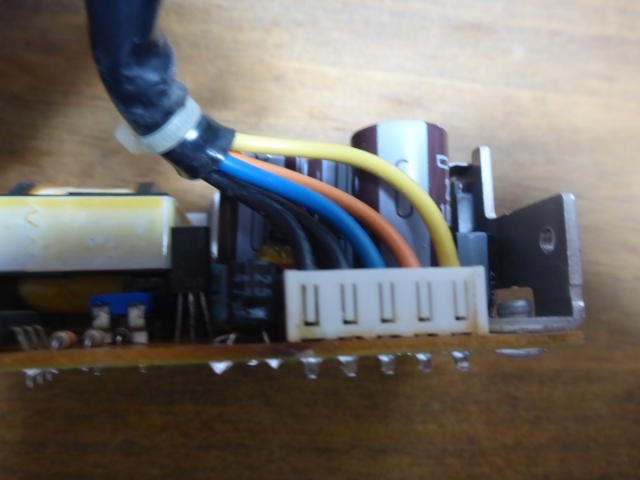

オリジナルのコネクタの基盤側

P1130250 640X480.JPG

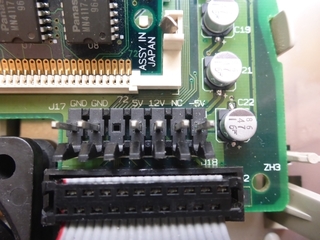

マザーボード側のコネクタ

P1130242 640X480.JPG

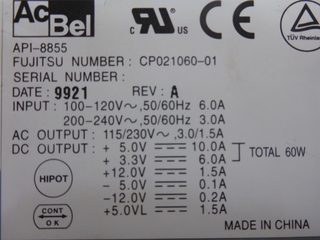

ATX 電源

P1130244 640X480.JPG
ATX 電源

P1130245 640X480.JPG
ATX 電源

P1130252 640X480.JPG
電源の切/入のスイッチ

P1130253 640X480.JPG
電源の切/入のスイッチ

P1130255 640X480.JPG
作成したコネクタで、オリジナルのコネクタの基盤側のハンダ付けを外して、コネクタを付けました

P1130257 640X480.JPG

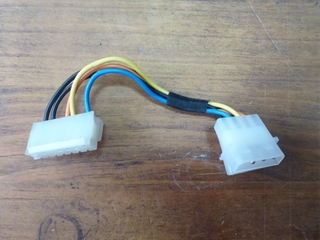

作成したコネクタ

P1130258 640X480.JPG
ATX電源に延長ケーブルを追加

P1130259 640X480.JPG
延長ケーブルの先端のコネクタを切断

P1130260 640X480.JPG

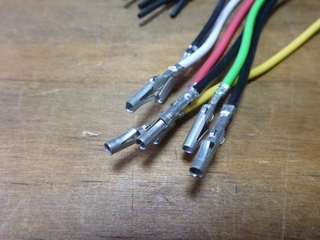

延長ケーブルにピンを圧着

P1130261 640X480.JPG
延長ケーブルにピンを圧着

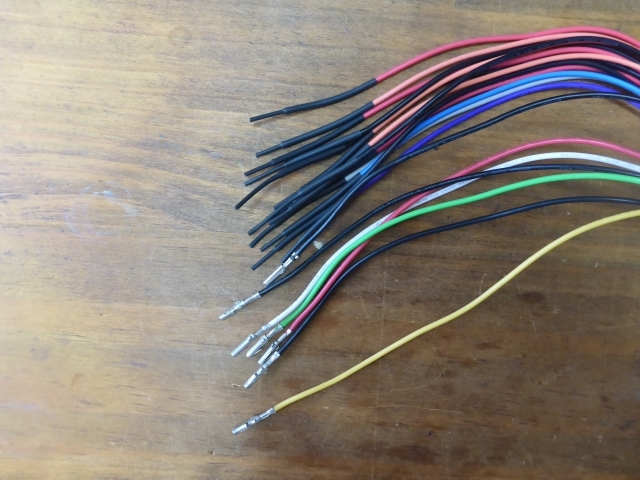

P1130262 640X480.JPG
延長ケーブルにピンを圧着

P1130266 640X480.JPG

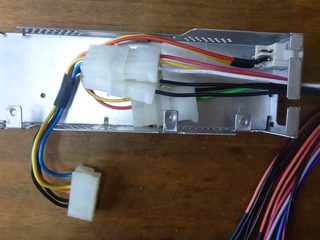

電源ユニットに仮組

P1130267 640X480.JPG
LC3 に電源ユニットを取り付け

P1130268 640X480.JPG
マザーボードに接続

P1130269 640X480.JPG
電源の取入

P1130271 640X480.JPG
マザーボード

posted by bonworld at 19:04| Comment(0) | TrackBack(0) | Computer

2019年08月19日

2019-08-19 Mac IIsi ATX 電源ユニット 交換

2019-08-19 Mac IIsi ATX 電源ユニット 交換

Old Mac の IIsi を中古で購入して使用していました。購入時に電源ユニットの調子が悪く外部電源の使用にチャレンジしましたがダメでした。
最近になって LC3 を中古で購入しましたが、こちらも電源ユニットの調子が悪く、再度ネットで調べ、偶然に以下のサイトが見つかりました。
以前と異なる箇所は IIsi の 10ピンの +5VSB の接続だけでした。
早速実験したら、無事電源が入りました。
ただ外部電源では、キーボードからの電源投入とメニューからのシャットダウンでは電源が切れません。
これは外部の電源スイッチで対応しました。

電源ユニットの容量は -12V が不足していますが、私の場合は外部 SCSI の接続だけでしたので大丈夫でした。
